Noticias de la construcción del buque BO Odón de Buen

La construcción del buque Odón de Buen se está realizado en los astilleros de Armón (Vigo).

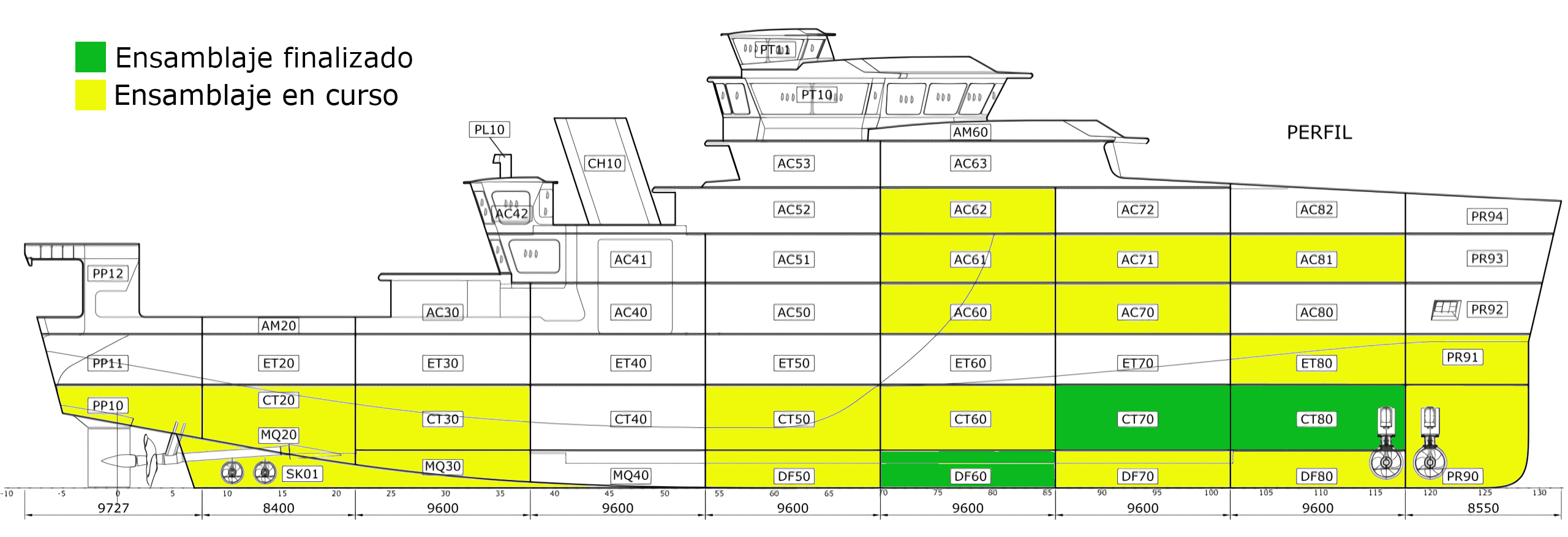

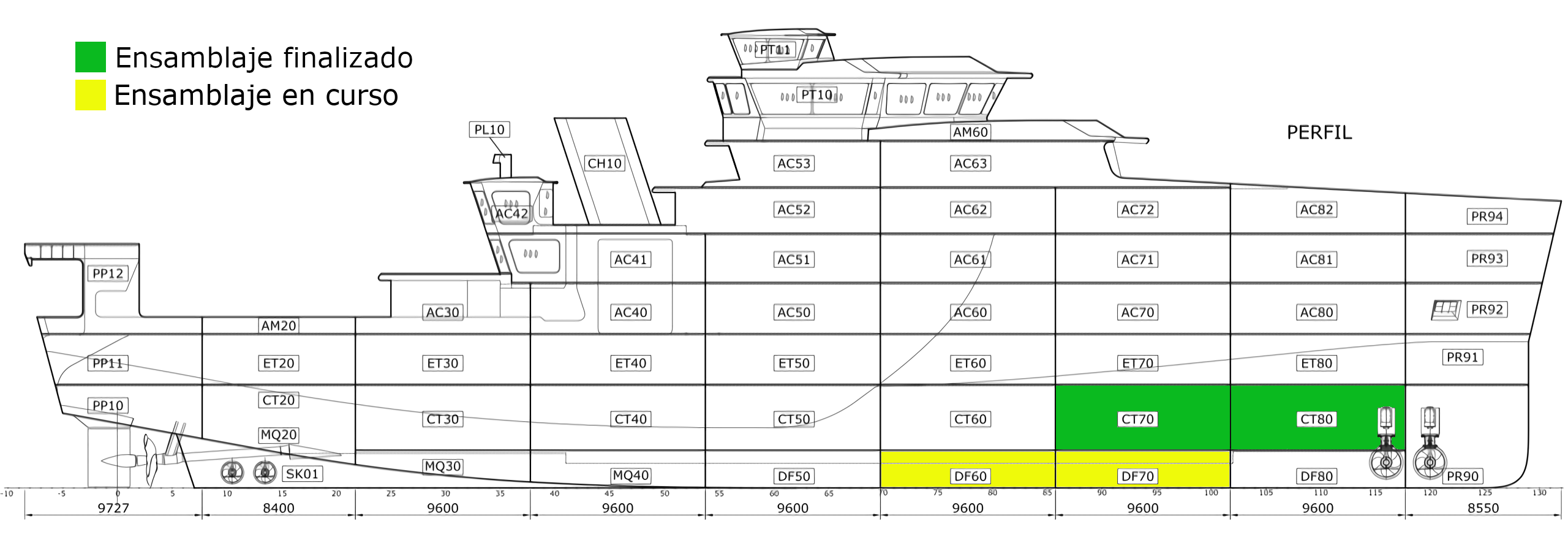

Progreso de la construcción

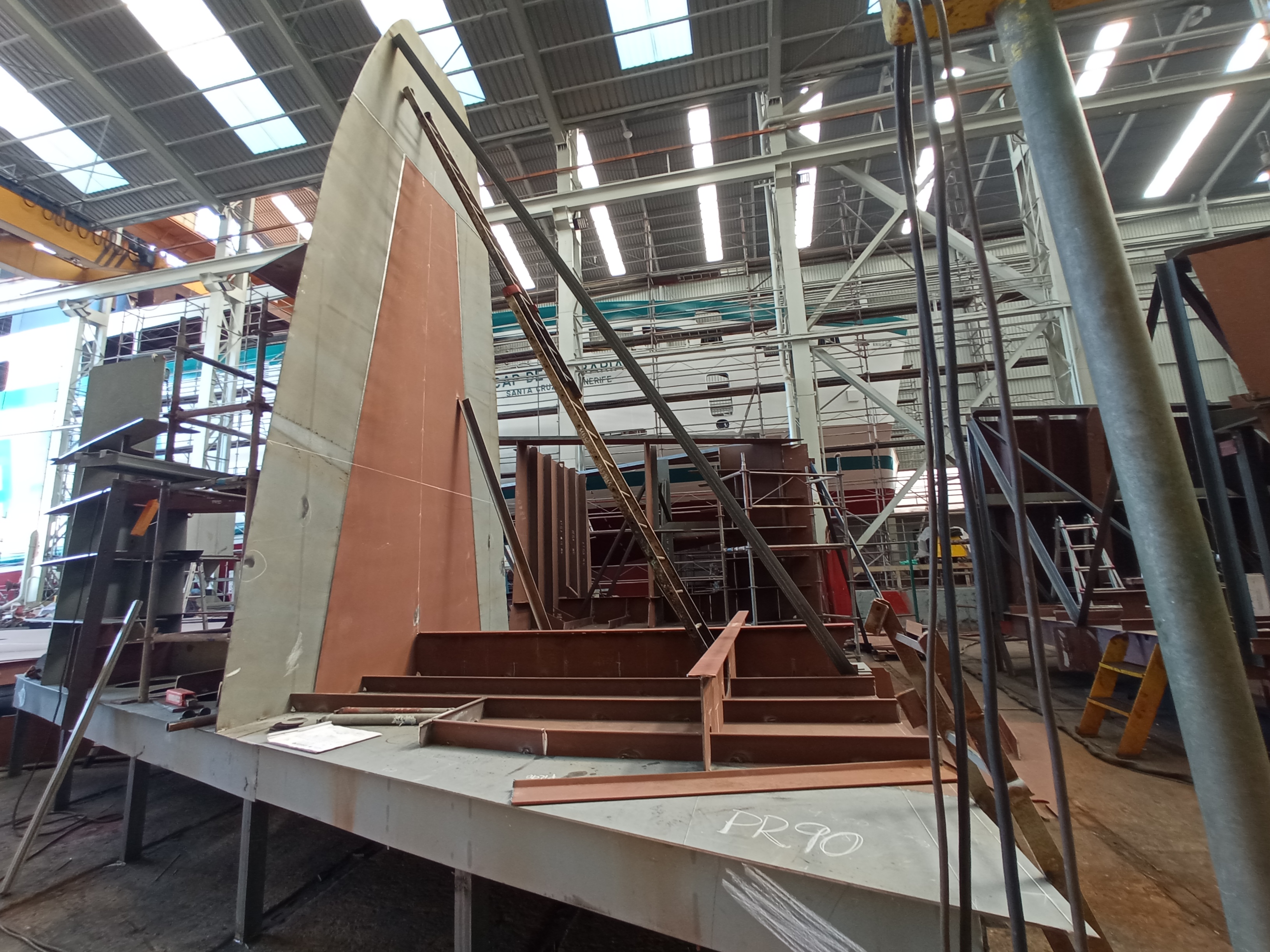

PR90: Bloque inferior del pique de proa que será destinado a tanques y al local de las hélices transversales de proa durante la vida útil del buque. Bloque en proceso de ensamblaje en el que el mayor avance constructivo de esta semana es la colocación de la prolongación de la quilla vertical junto con su refuerzo, así como el progreso en los trabajos de calderería.

PR90

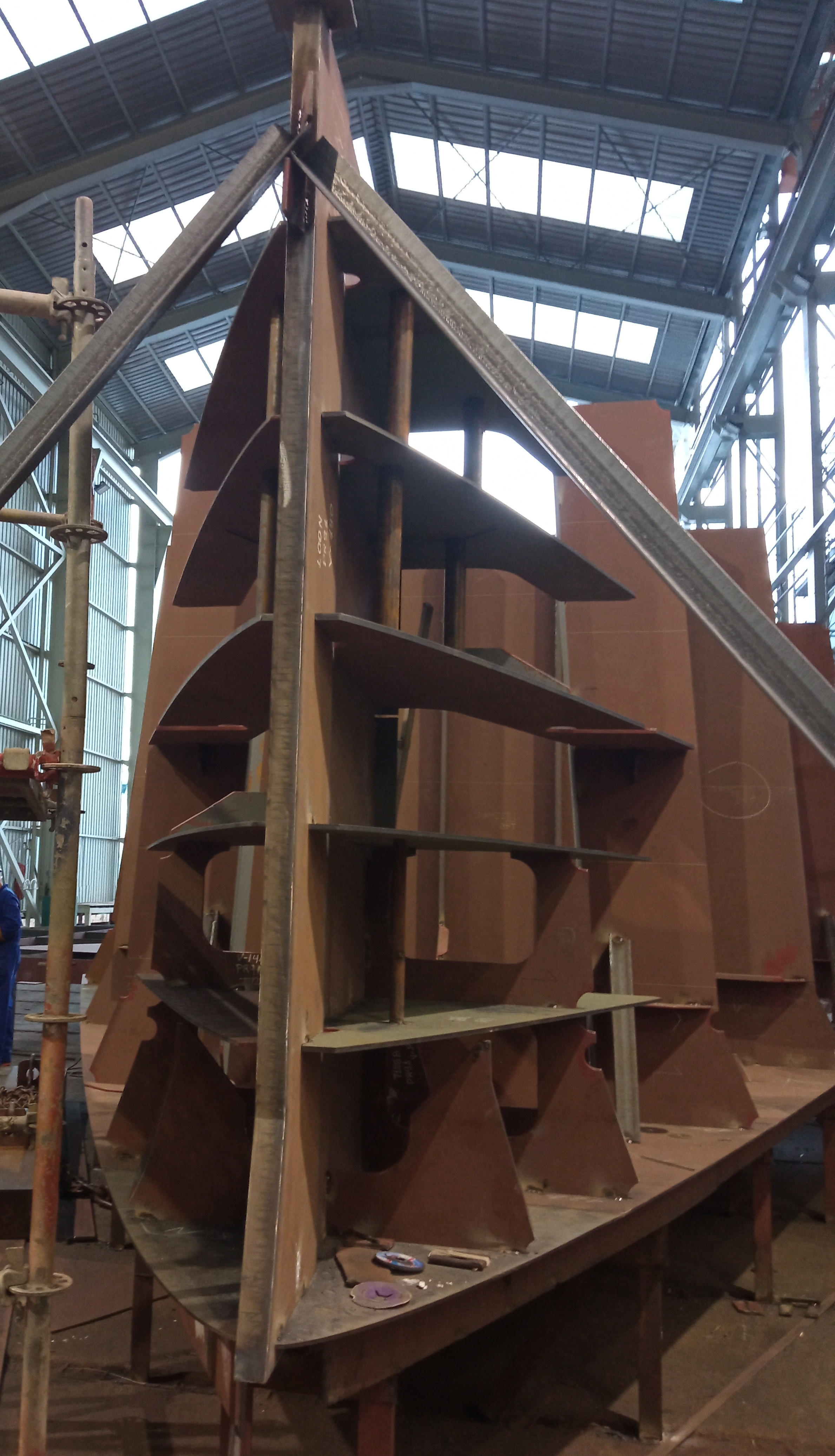

PR91: Bloque superior del pique de proa que será destinado a tanques y a espacio de almacenamiento durante la vida útil del buque. Bloque en proceso de ensamblaje en el que se ha avanzado en trabajos de calderería durante esta semana, colocando el palmejar situado a media altura del bloque además del refuerzo transversal, a la misma altura del palmejar citado, en la cara proel del mamparo de colisión.

PR91

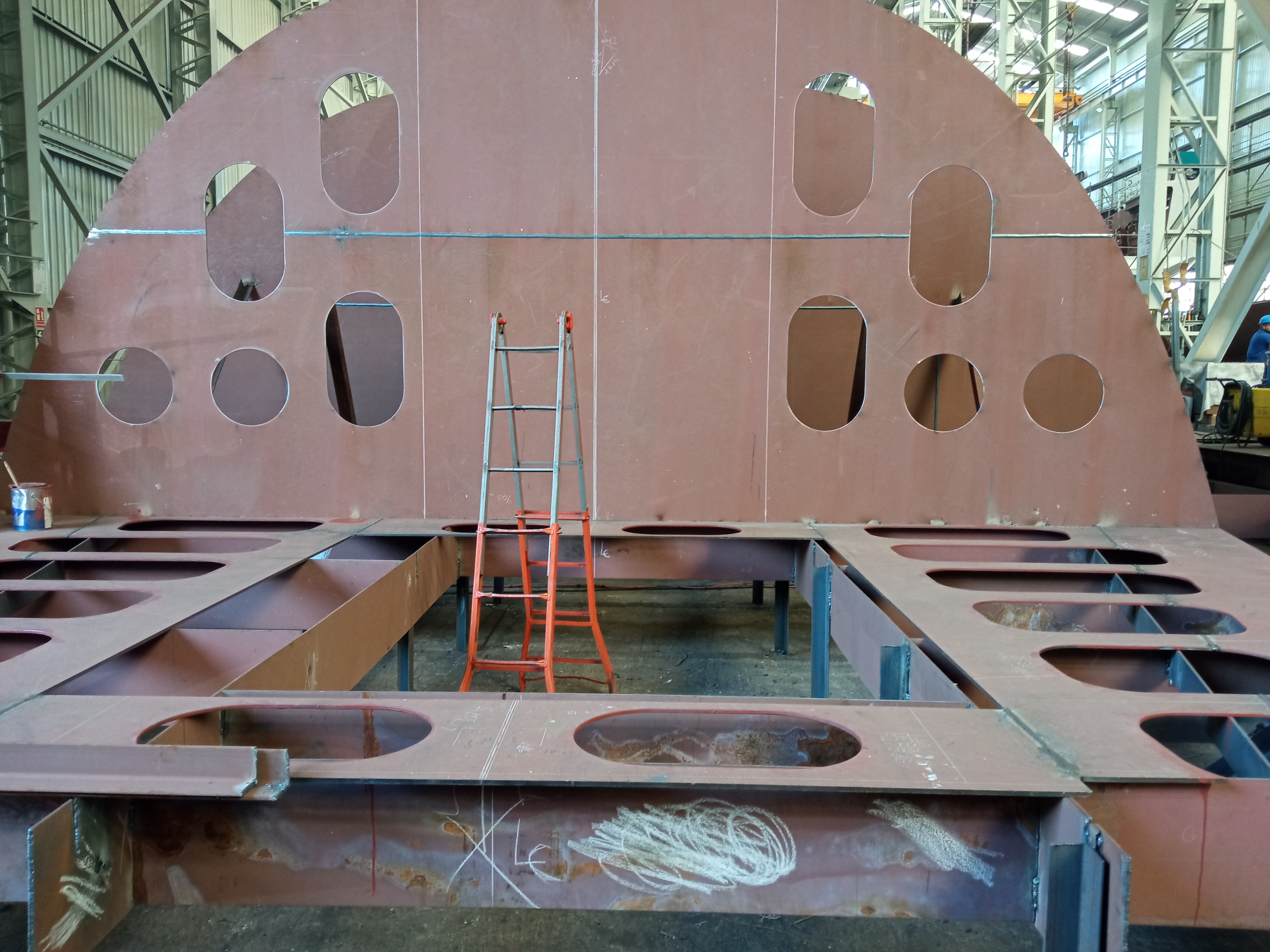

DF80: Bloque perteneciente al doble fondo del cuerpo de proa del buque que será destinado a tanques y que albergará uno de los túneles de las hélices transversales de proa así como apéndices para instalación de elementos de comunicación y posicionamiento. Bloque en proceso de ensamblaje en el que el avance semanal se basa en la disposición de los mamparos transversales aligerados y reforzados verticalmente (cuadernas 108 y 111). Se ha montado el cofferdam que irá situado entre la cuaderna 103 y 104, utilizando mamparos transversales reforzados verticalmente. Además, se han dispuesto los mamparos longitudinales situados entre las cuadernas 104 y 108, los cuales dividirán el interior de los futuros tanques de agua dulce que se albergarán en esta zona.

DF80

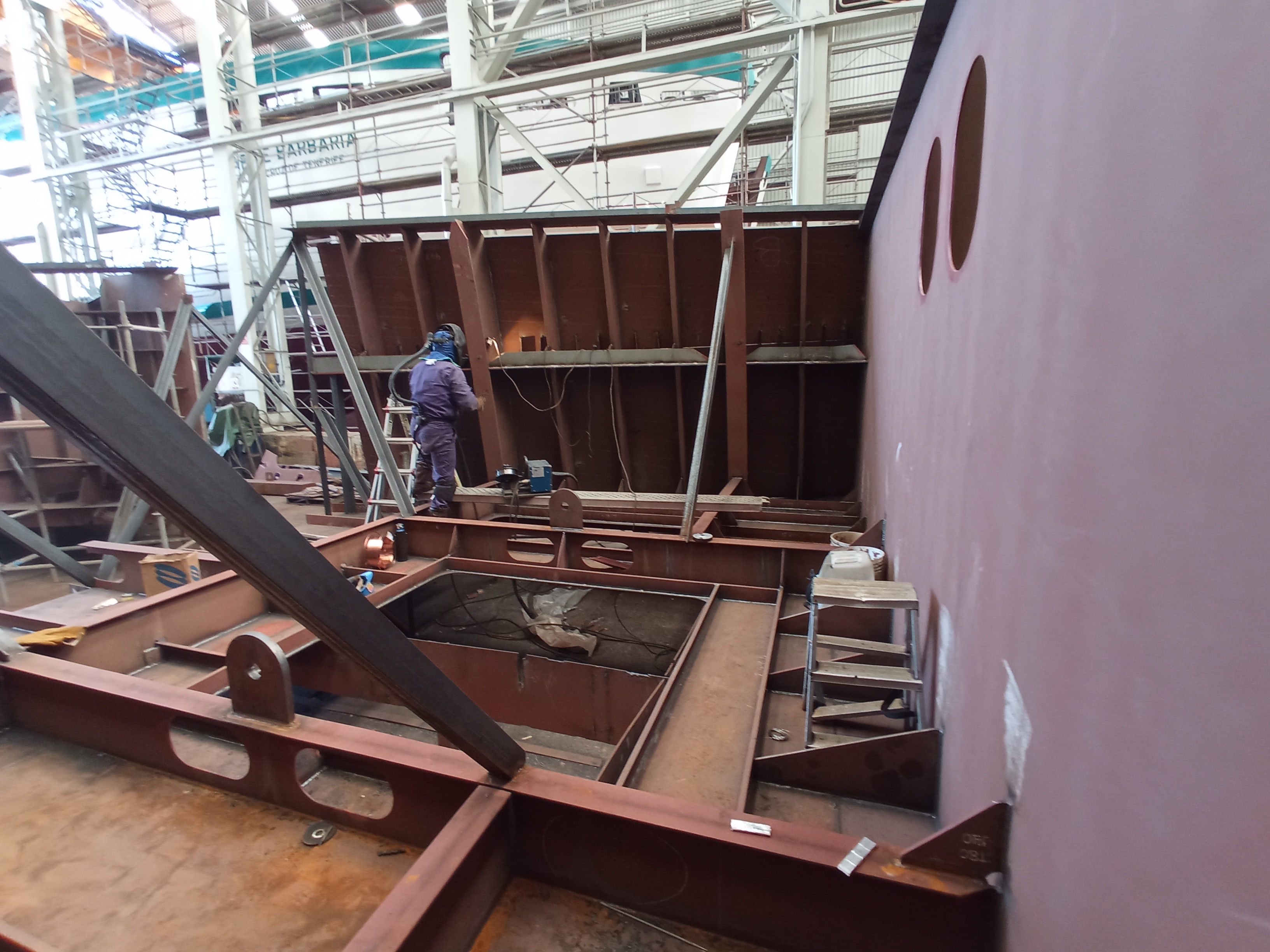

CT80: Bloque perteneciente al fondo del buque que será destinado a tanques, cofferdam, local de las hélices transversales de proa y apéndices para instalación de elementos de comunicación y posicionamiento durante la vida útil del buque. Bloque en proceso de ensamblaje en el que el avance constructivo semanal se basa en la continuación con los trabajos de soldadura si bien a nivel de calderería el bloque se encuentra totalmente completado.

CT80

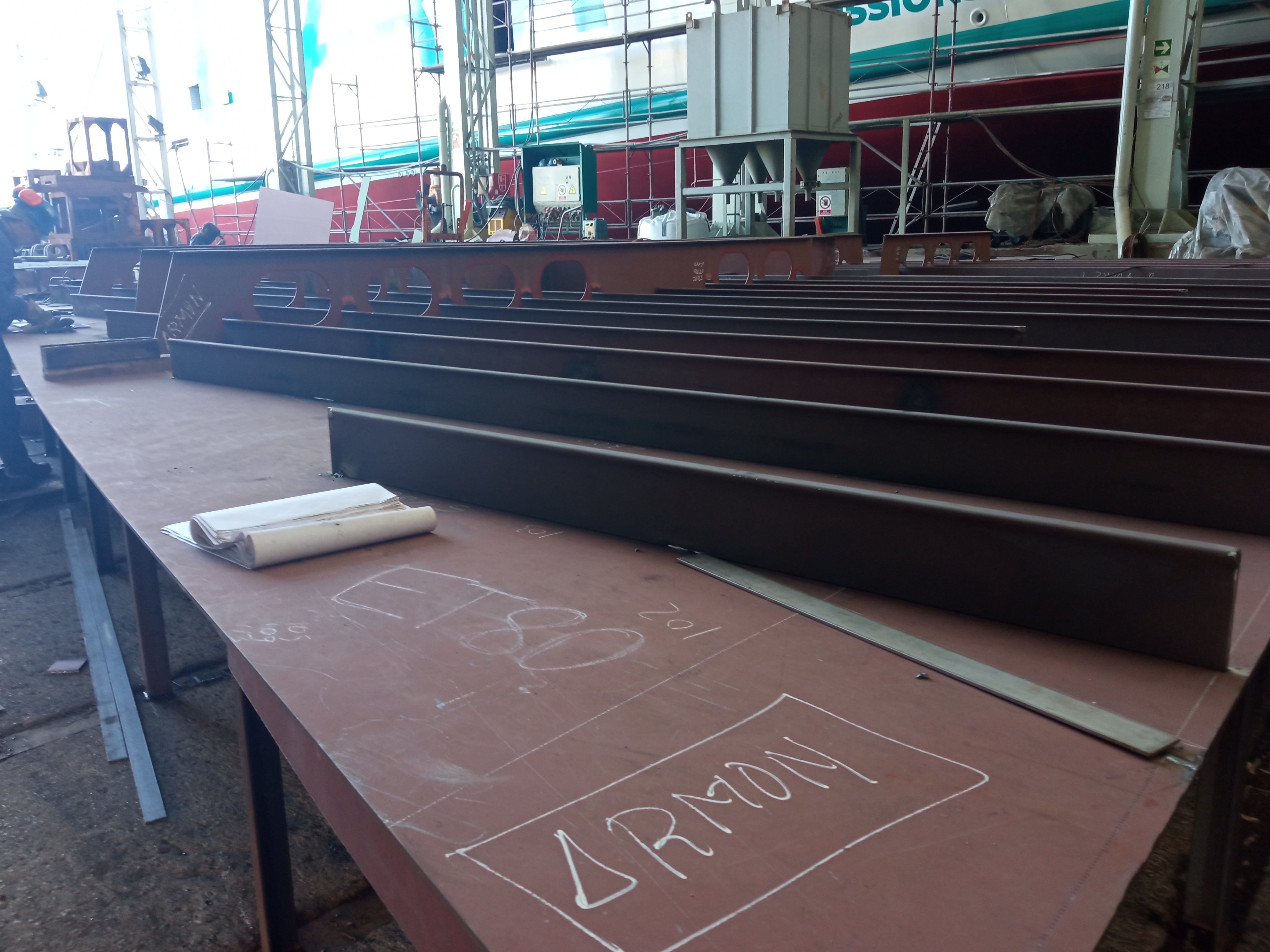

ET80: Bloque destinado a locales de almacenamiento y a equipos de sistemas principales durante la vida útil del buque. Bloque en proceso de ensamblaje en el que el avance semanal se limita a la colocación de baos y esloras, así como refuerzos longitudinales bajo lo que será la cubierta del bloque.

ET80

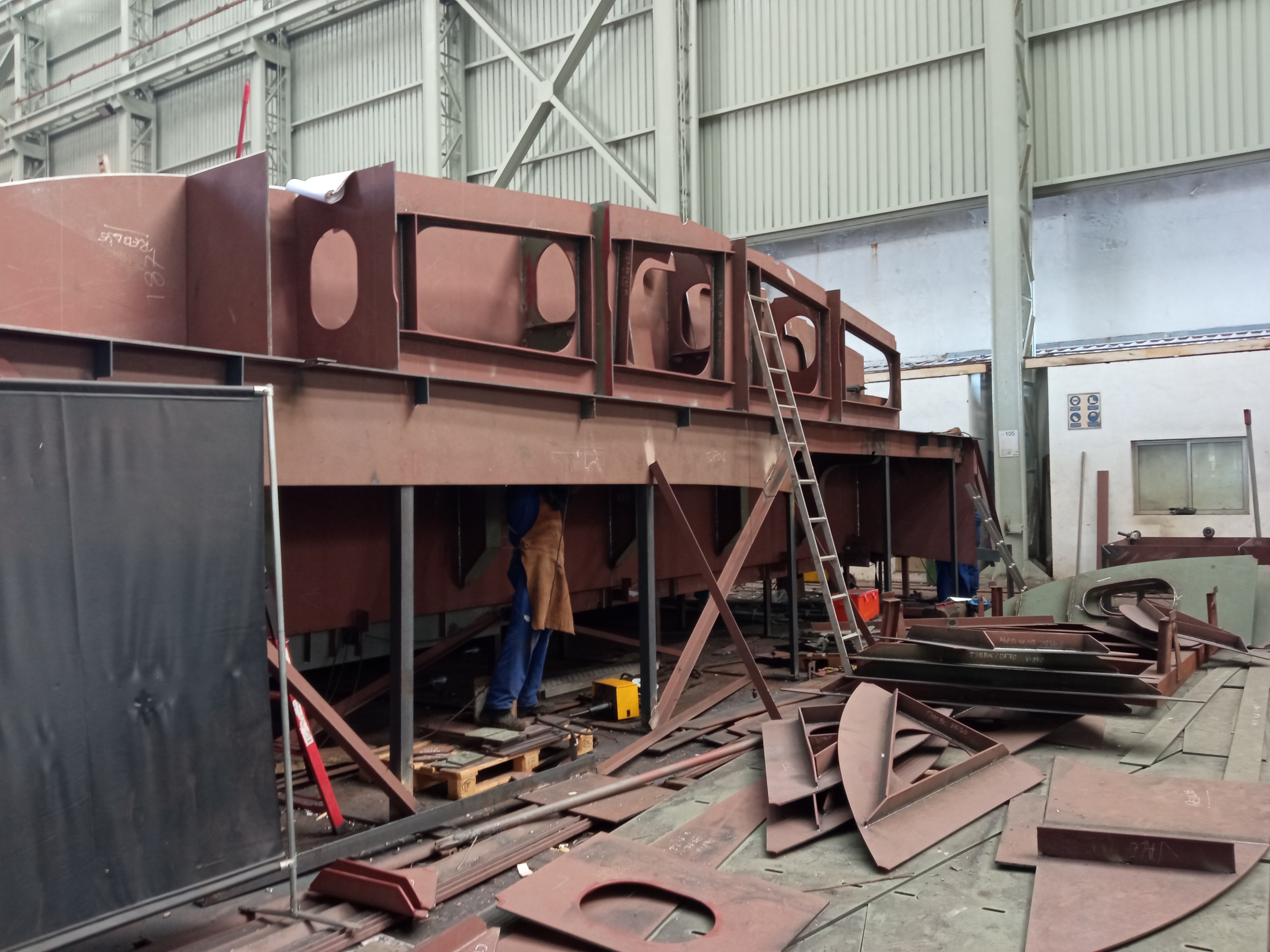

DF70: Bloque perteneciente al doble fondo del buque que será destinado a tanques y que albergará la góndola del buque, apéndice dotado de transductores para muestreo e investigación oceanográfica. Bloque en proceso de ensamblaje en el que el avance constructivo semanal engloba los trabajos de soldadura en la zona superior del bloque mientras que, en la zona inferior, se han dispuesto vagras estancas y aligeradas, así como varengas aligeradas a babor y estribor de la crujía del bloque. También se distingue el mamparo transversal de la cuaderna 87, reforzado verticalmente.

DF70

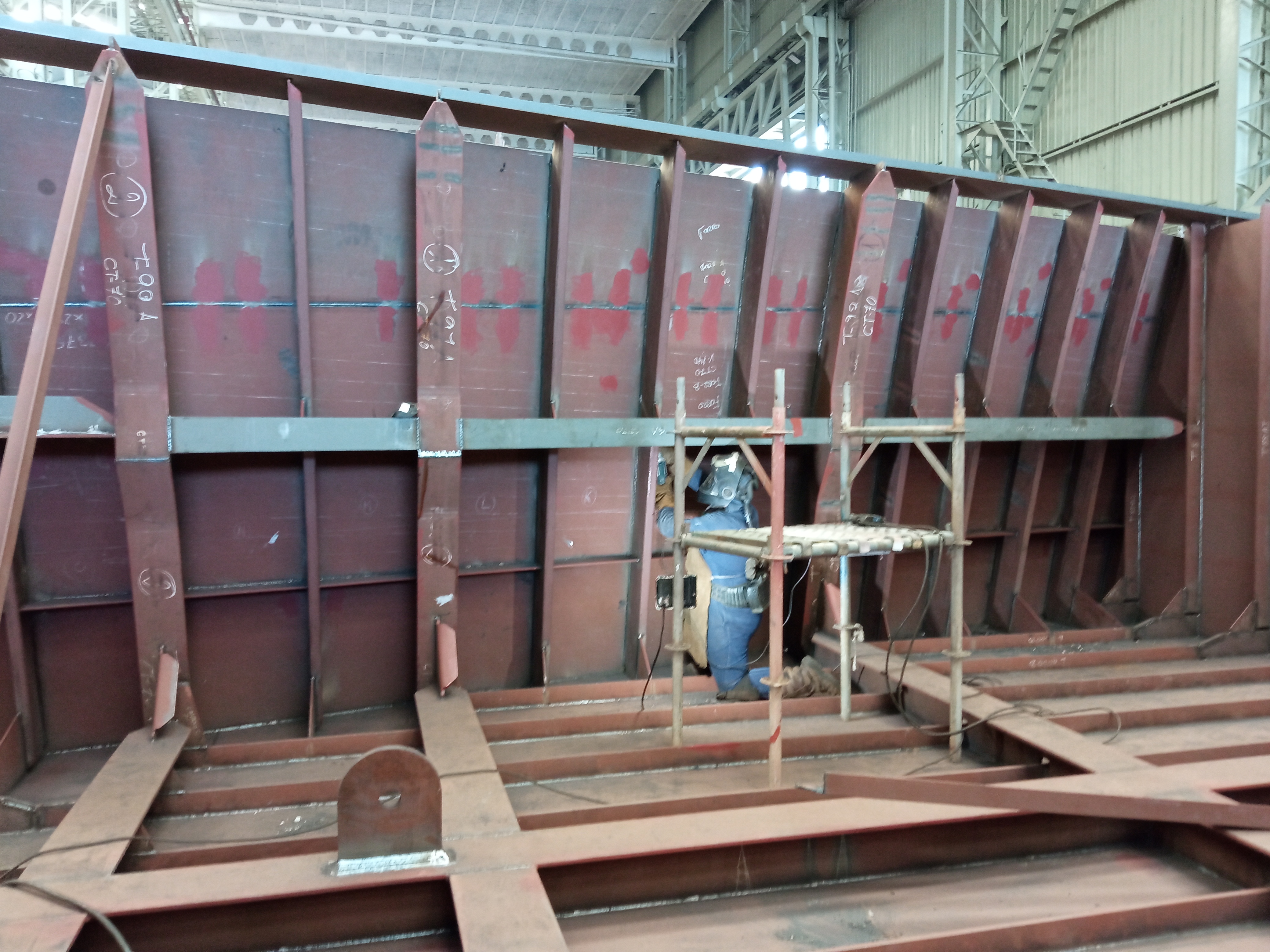

CT70: Bloque perteneciente al fondo del buque donde se ubicarán tanques, locales de sistemas principales y laboratorios. Bloque totalmente finalizado en su construcción.

CT70

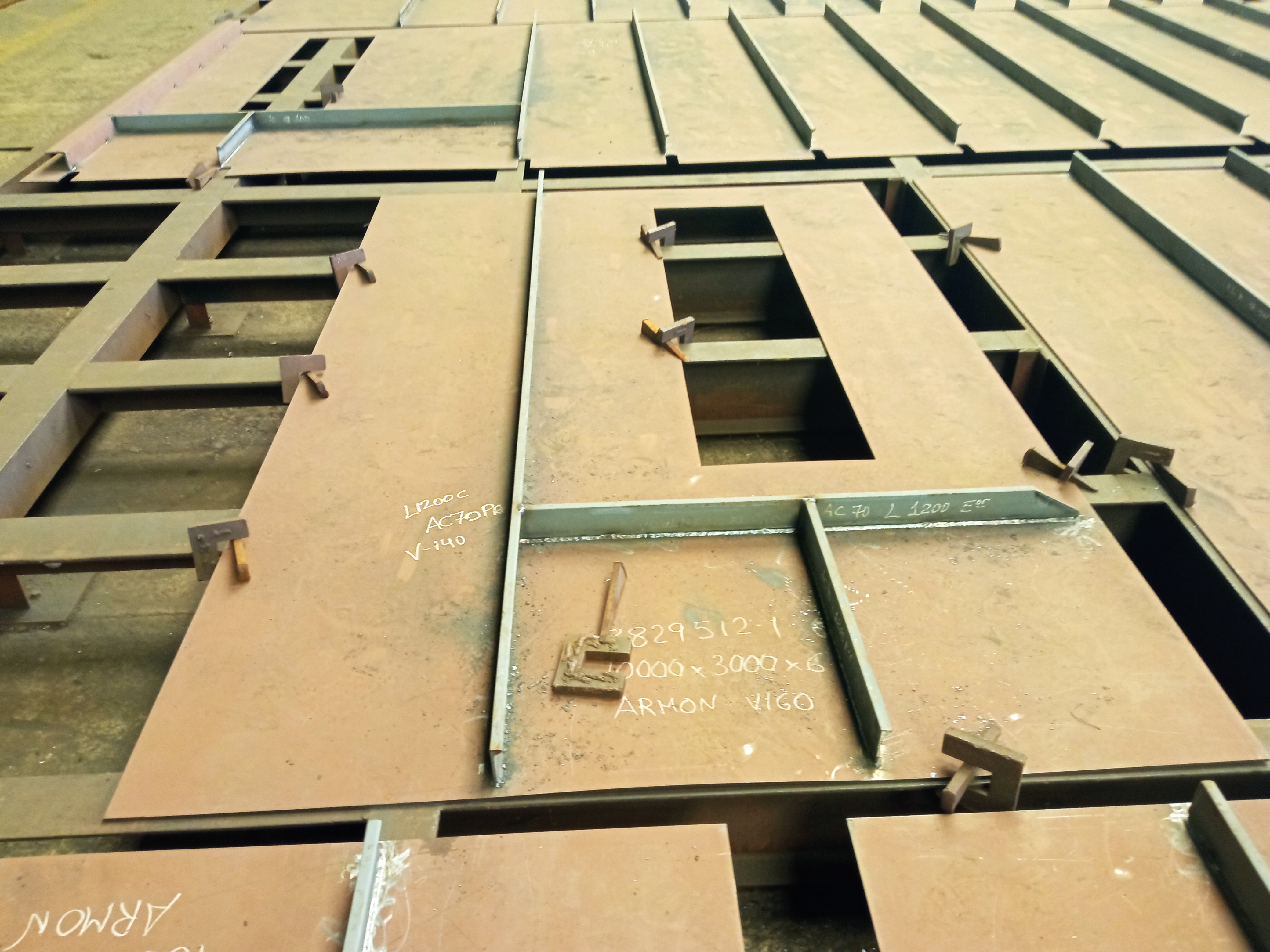

AC70: Bloque sobre la cubierta principal que formará parte de la superestructura del buque y que estará destinado a espacios de habilitación. Bloque en proceso de ensamblaje en el que el avance constructivo semanal se basa en la preparación de refuerzos primarios (baos aligerados) y refuerzos secundarios (longitudinales).

AC70

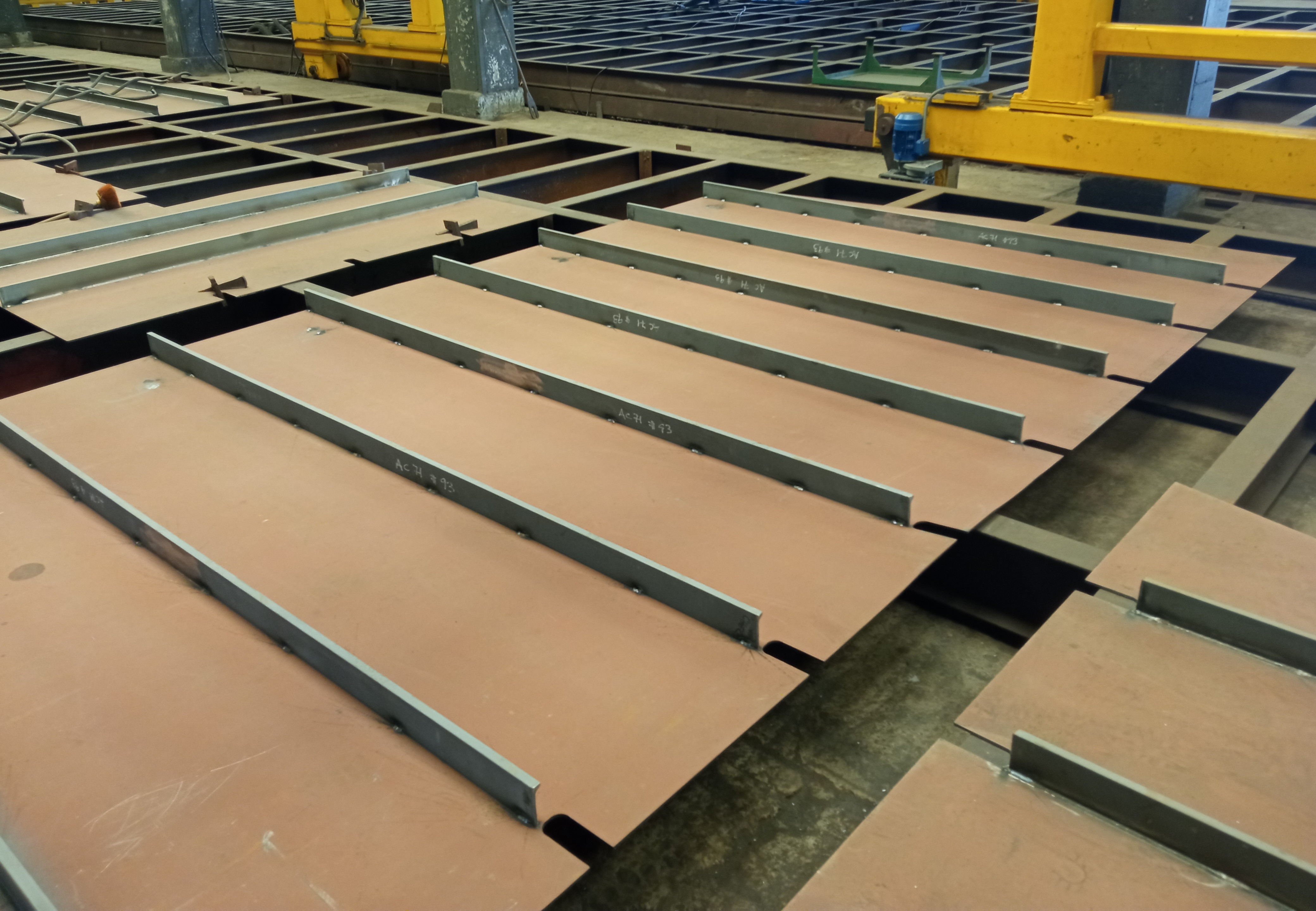

AC71: Bloque que formará parte de la superestructura del buque y que estará destinado a espacios de habilitación. Bloque en proceso de ensamblaje en el que el avance constructivo semanal queda resumido al montaje de las previas del bloque.

AC71

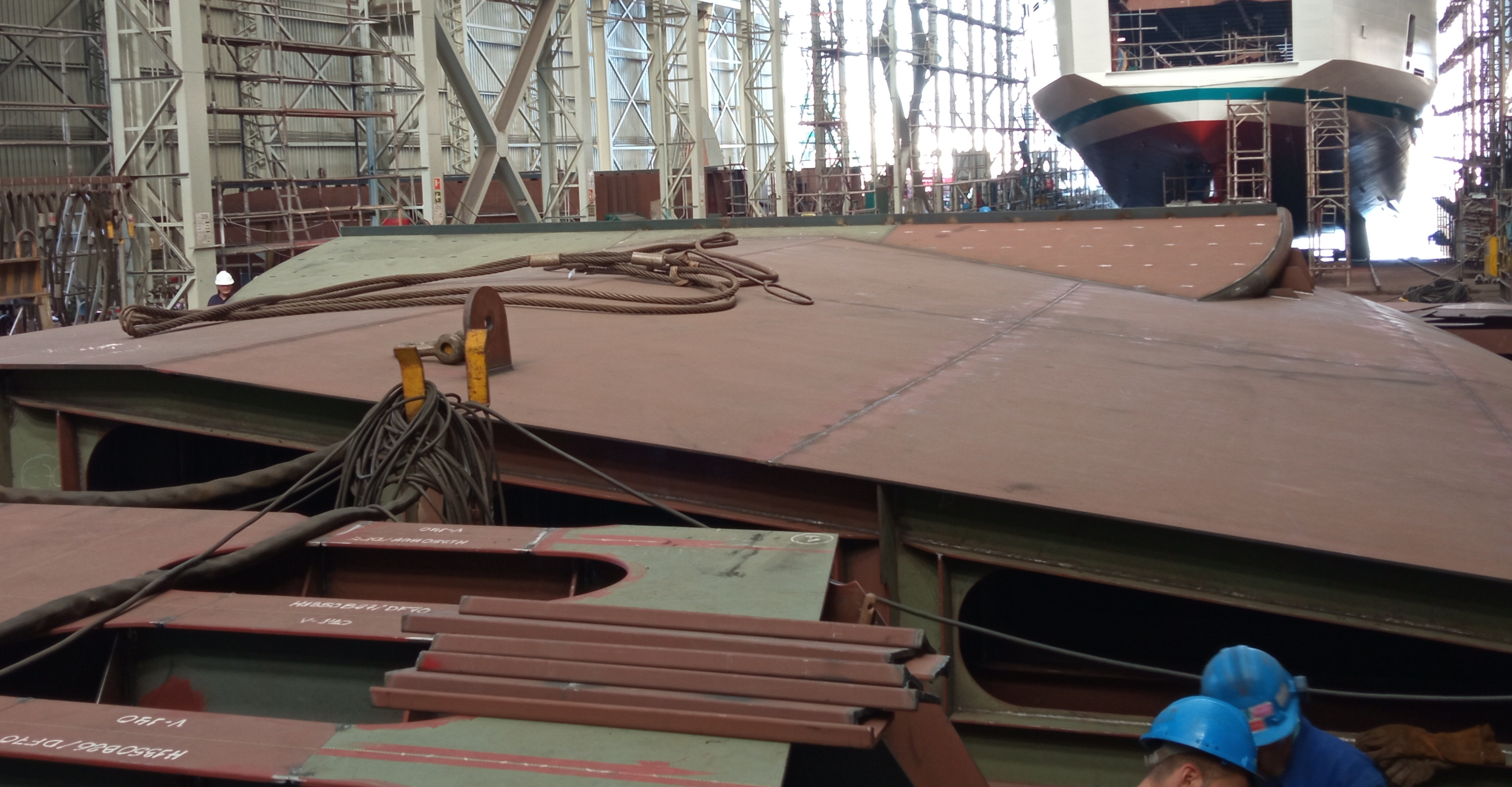

DF60: Bloque perteneciente al doble fondo del buque sin ningún cometido específico. Bloque totalmente finalizado en su construcción.

DF_60

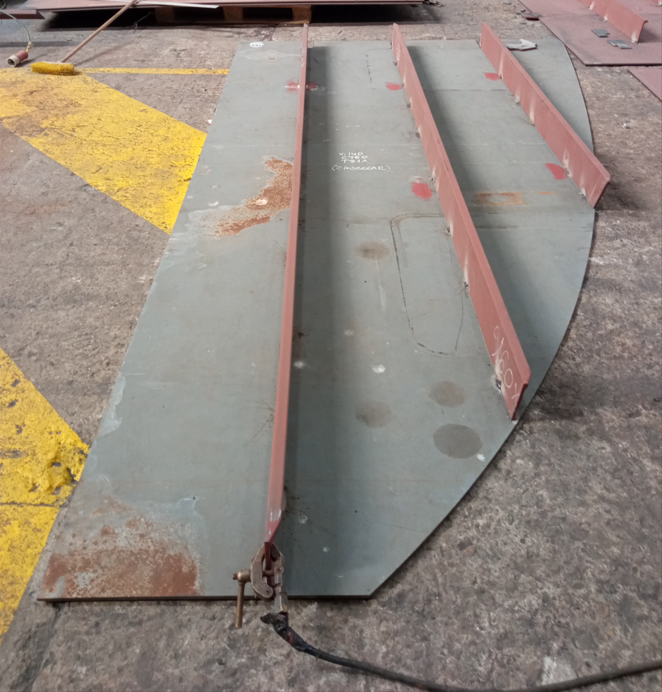

CT60: Bloque perteneciente al fondo del buque donde se ubicará el local de tanques de combustible. Bloque en proceso de ensamblaje en el que la construcción se centra en la fabricación de las previasdel bloque.

CT60

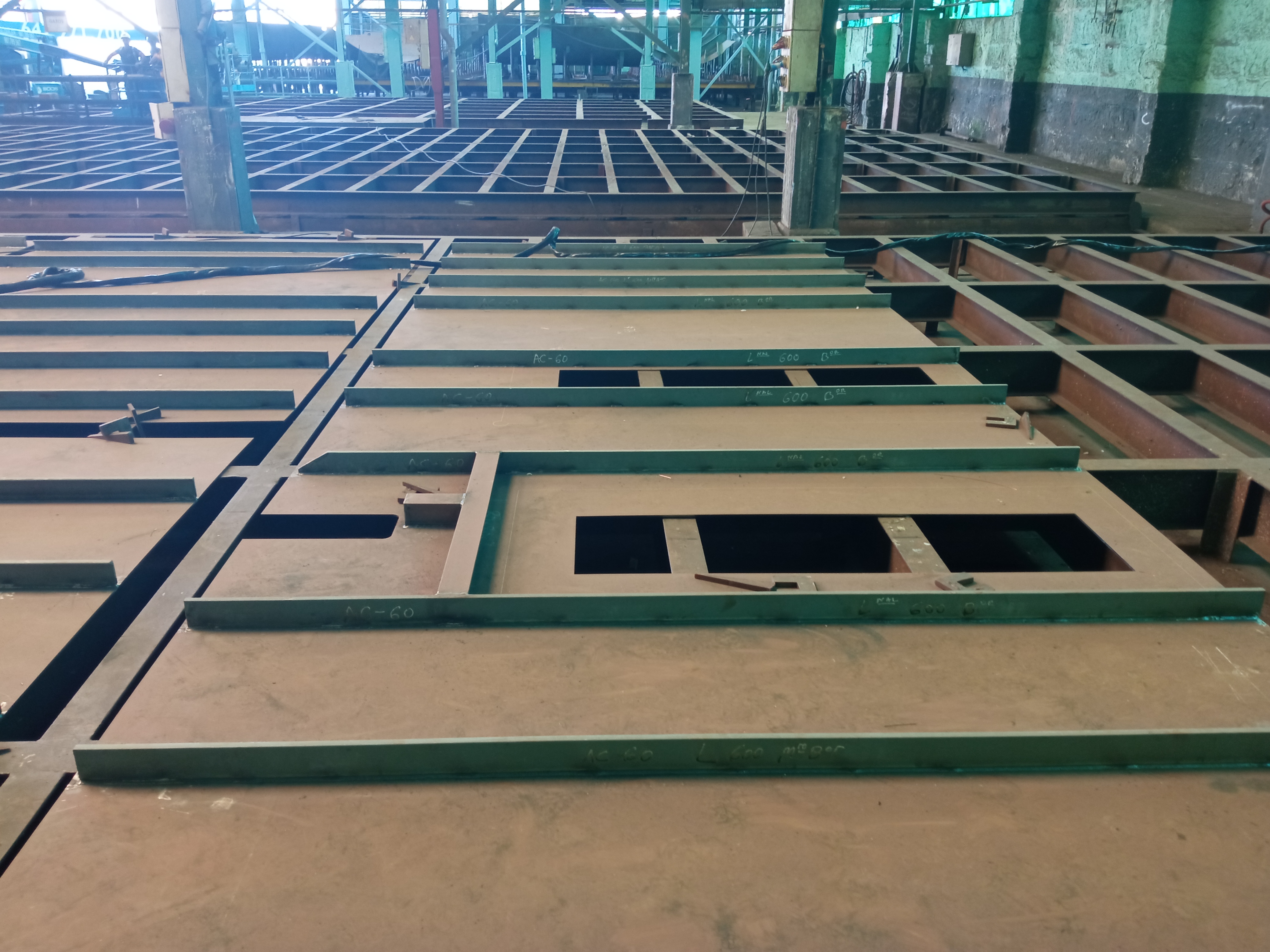

AC60: Bloque sobre la cubierta principal que formará parte de la superestructura del buque y que estará destinado a espacios de habilitación y laboratorios. Bloque en proceso de ensamblaje en el que el avance constructivo queda resumido al montaje de los refuerzos secundarios del bloque.

AC60

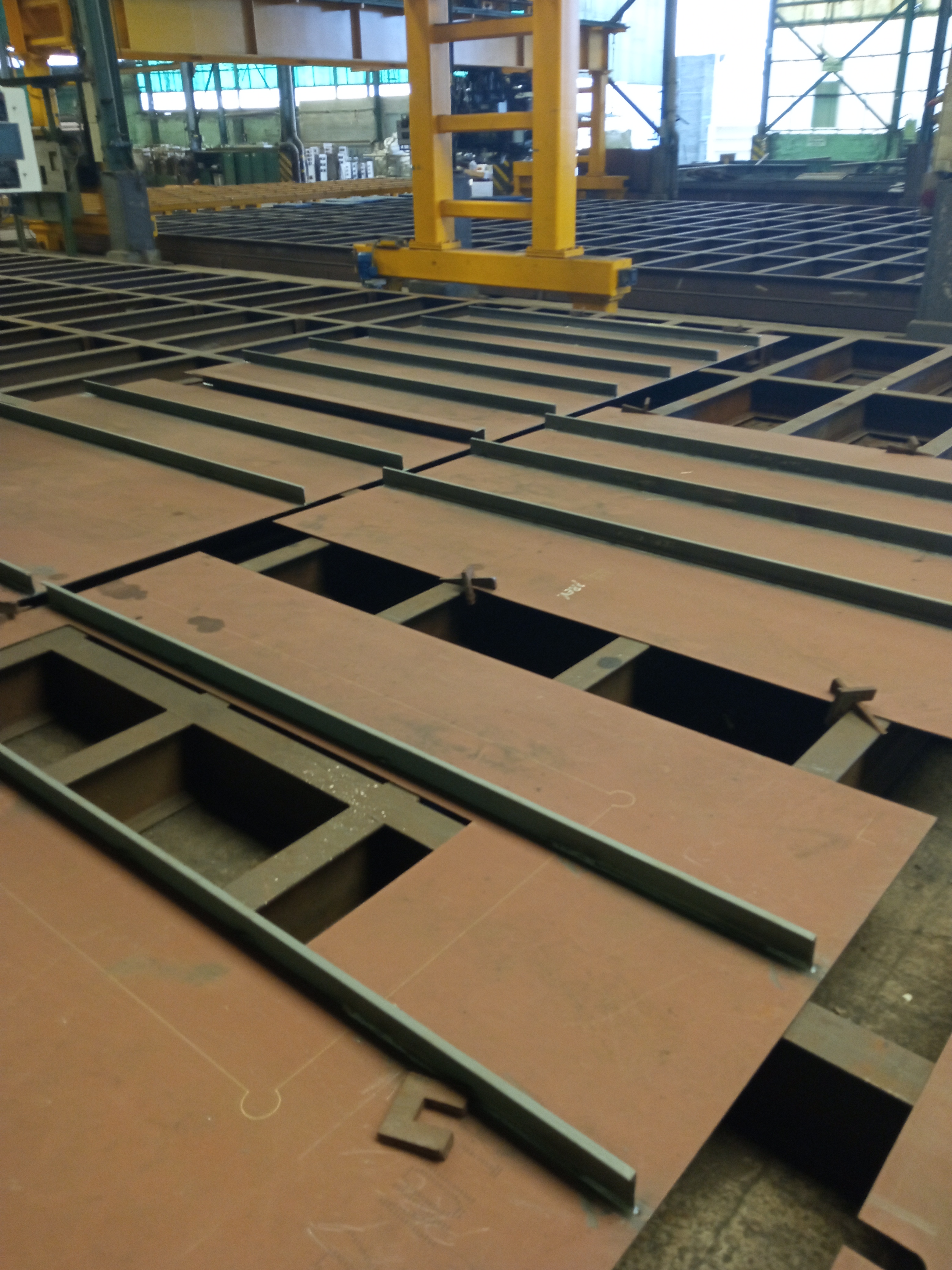

AC61: Bloque que formará parte de la superestructura del buque y que estará destinado a espacios de habilitación. Bloque en proceso de ensamblaje en el que el avance constructivo semanal queda resumido al montaje de los refuerzos secundarios del bloque.

AC61

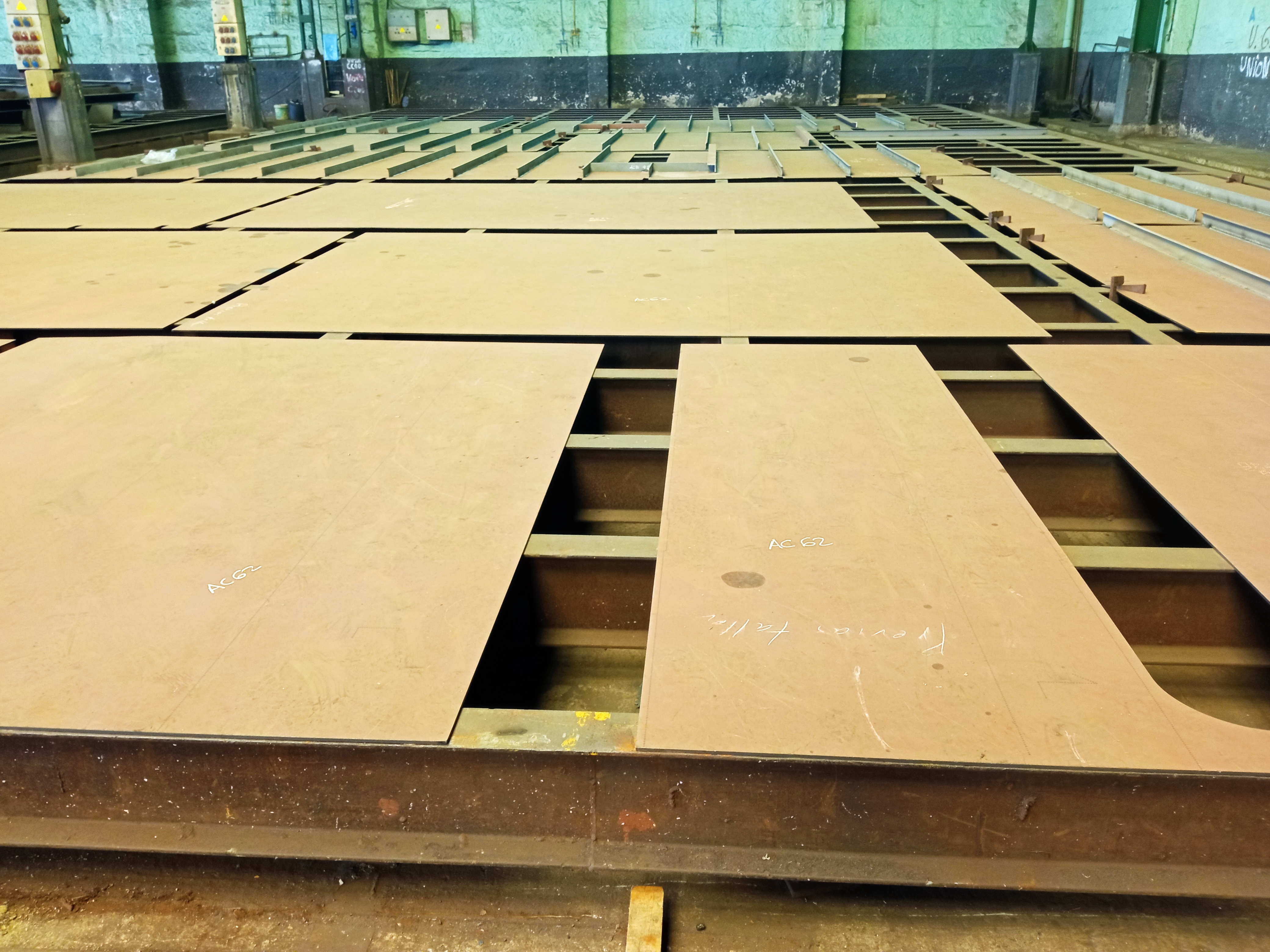

AC62: Bloque que formará parte de la superestructura del buque y que estará destinado a espacios de habilitación. Bloque en proceso de ensamblaje en el que el avance constructivo semanal queda resumido al montaje de los refuerzos secundarios del bloque.

AC62



DF50: Bloque que formará parte del doble fondo del buque en el que se ubicarán tanques y que albergará parte del tronco de las quillas retráctiles durante la vida últil del buque. En este caso, el avance constructivo semanal se limita a la construcción de la cama del bloque y a recepción de material.

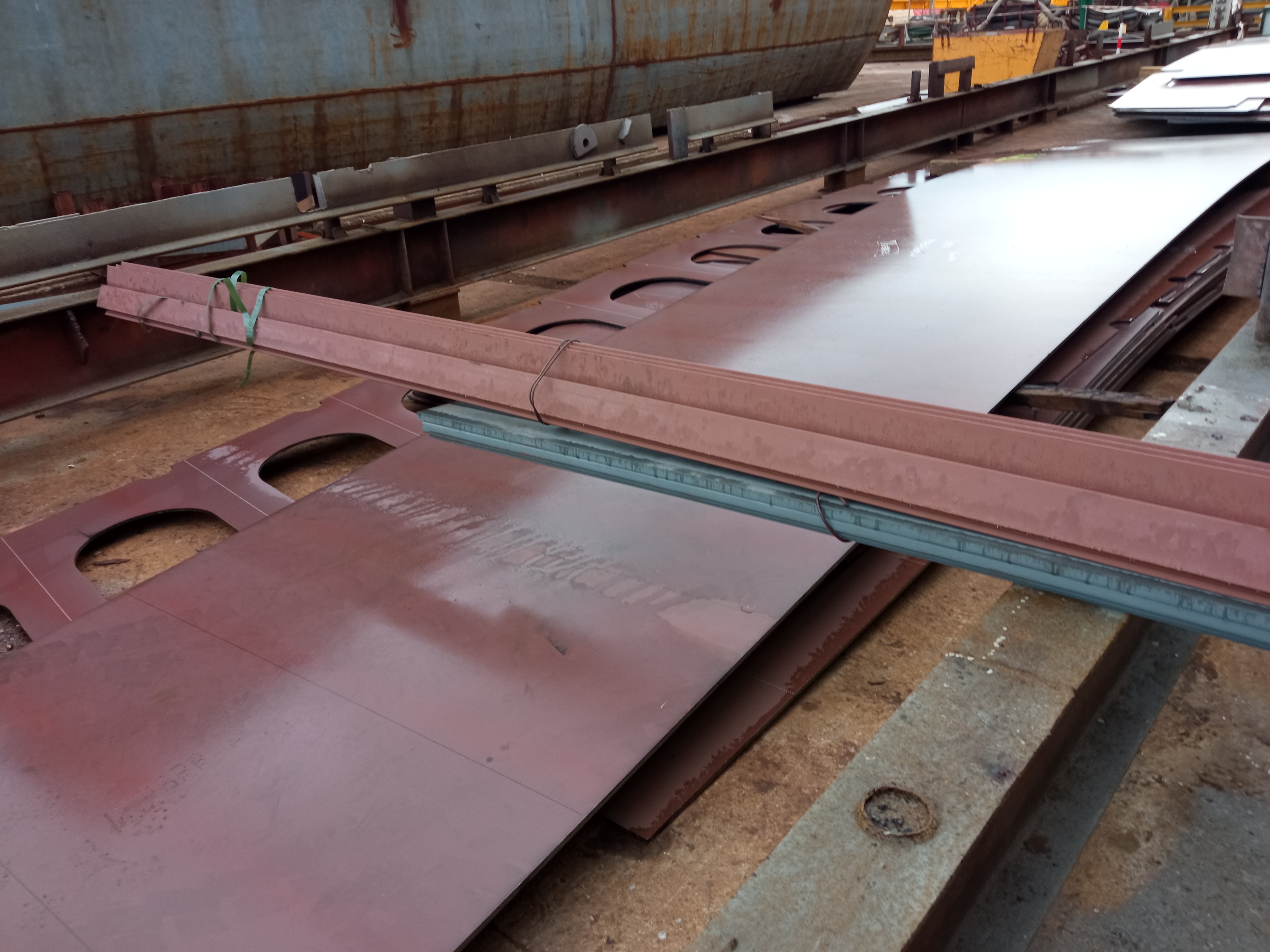

CT50: Bloque perteneciente al fondo del buque, atravesado por el tronco de las quillas retráctiles del buque y que contendrá una pequeña parte de la sala de máquinas, así como una parte del local de tanques de LNG. El avance constructivo semanal es nulo dado que no se ha recibido material.

CT50

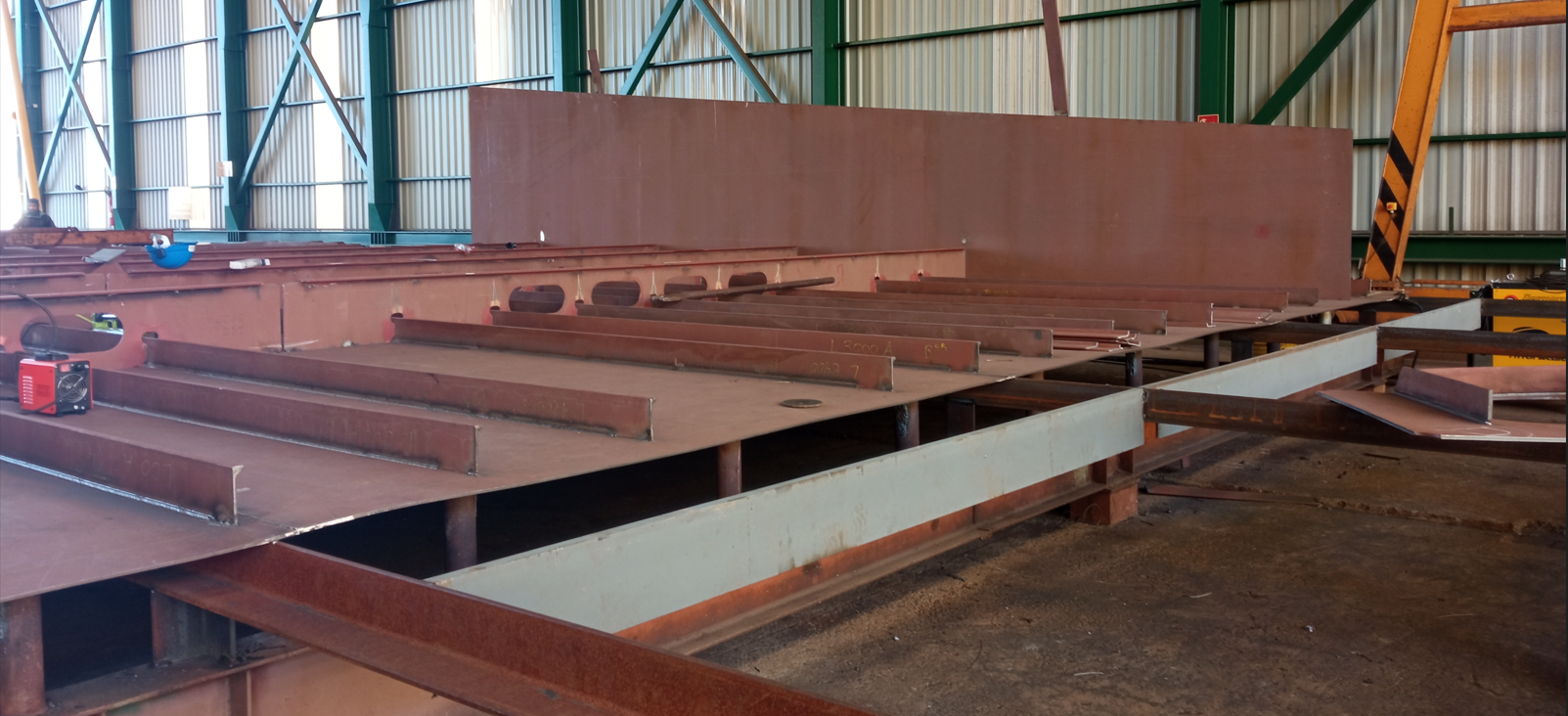

CT30: Bloque perteneciente al fondo del buque donde se ubicará una parte de la sala de máquinas. Bloque en proceso de ensamblaje en el que el avance semanal recoge la disposición de los dos mamparos longitudinales estancos (babor y estribor) que cerrarán determinados tanques del buque. Se ha comenzado con la disposición de baos y de refuerzos longitudinales bajo lo que será la cubierta del bloque. Así mismo, se continúa con la fabricación de previas.

CT30



MQ30: Bloque que albergará los motores propulsores del buque y parte de la línea de ejes. Se trata de un bloque recién iniciado en el que se ha dispuesto la chapa de la cubierta del bloque sobre la cama de construcción, así como se ha comenzado con la fabricación de varengas y recepción de material

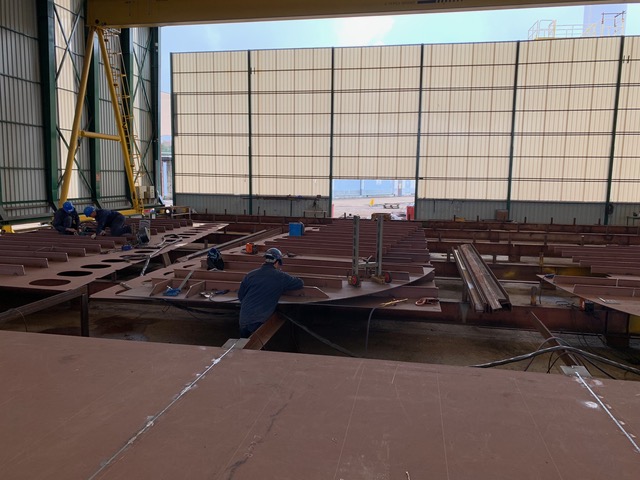

Proceso de ensamblaje de los primeros bloques del casco del buque

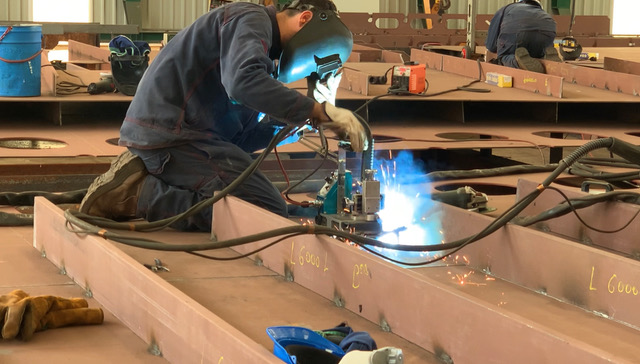

Soldadura



-




Llega al astillero de Armón en Vigo el primer bloque de acero para el ensamblaje de una parte de la quilla del buque.

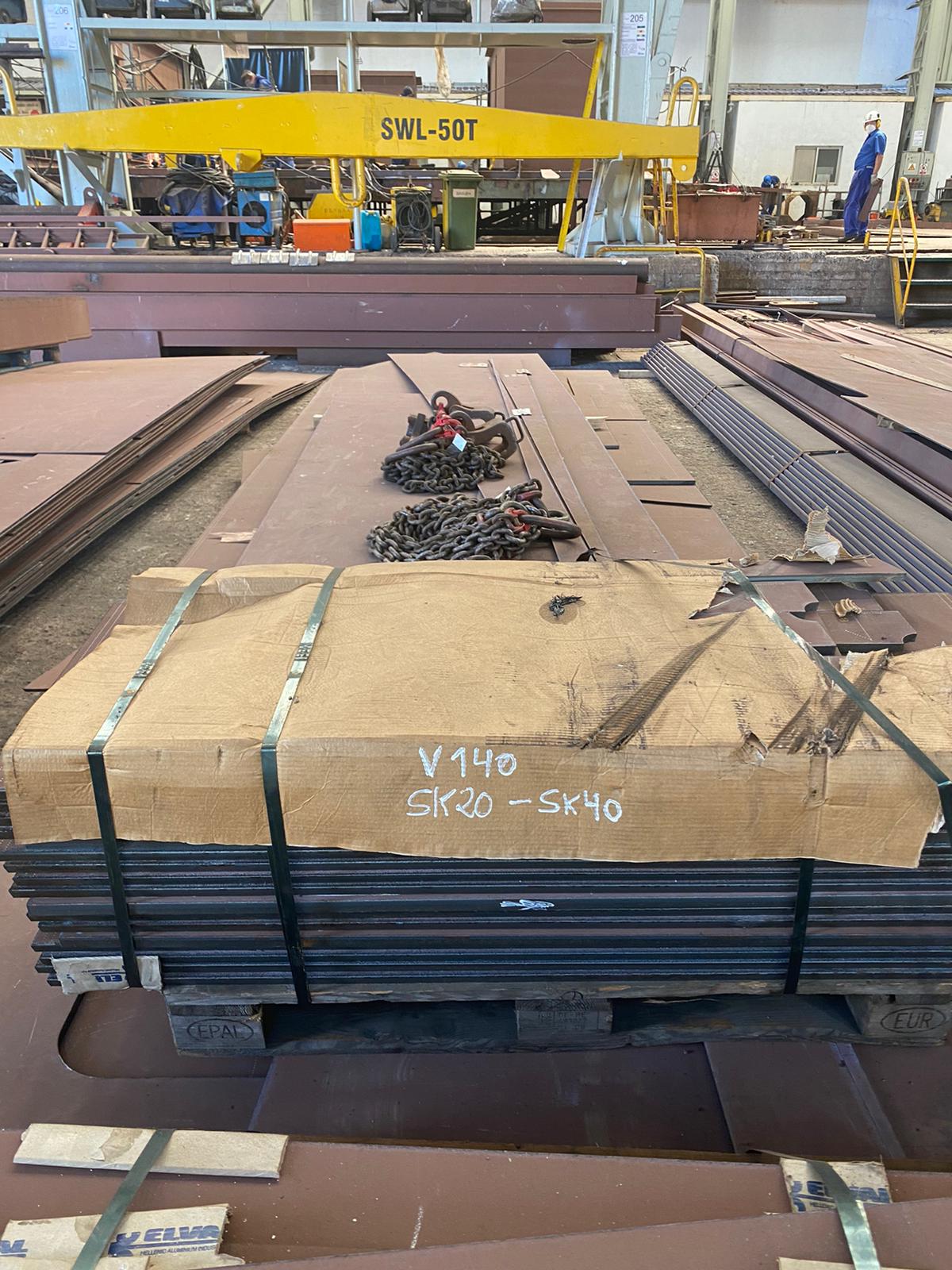

Palet de chapas de acero

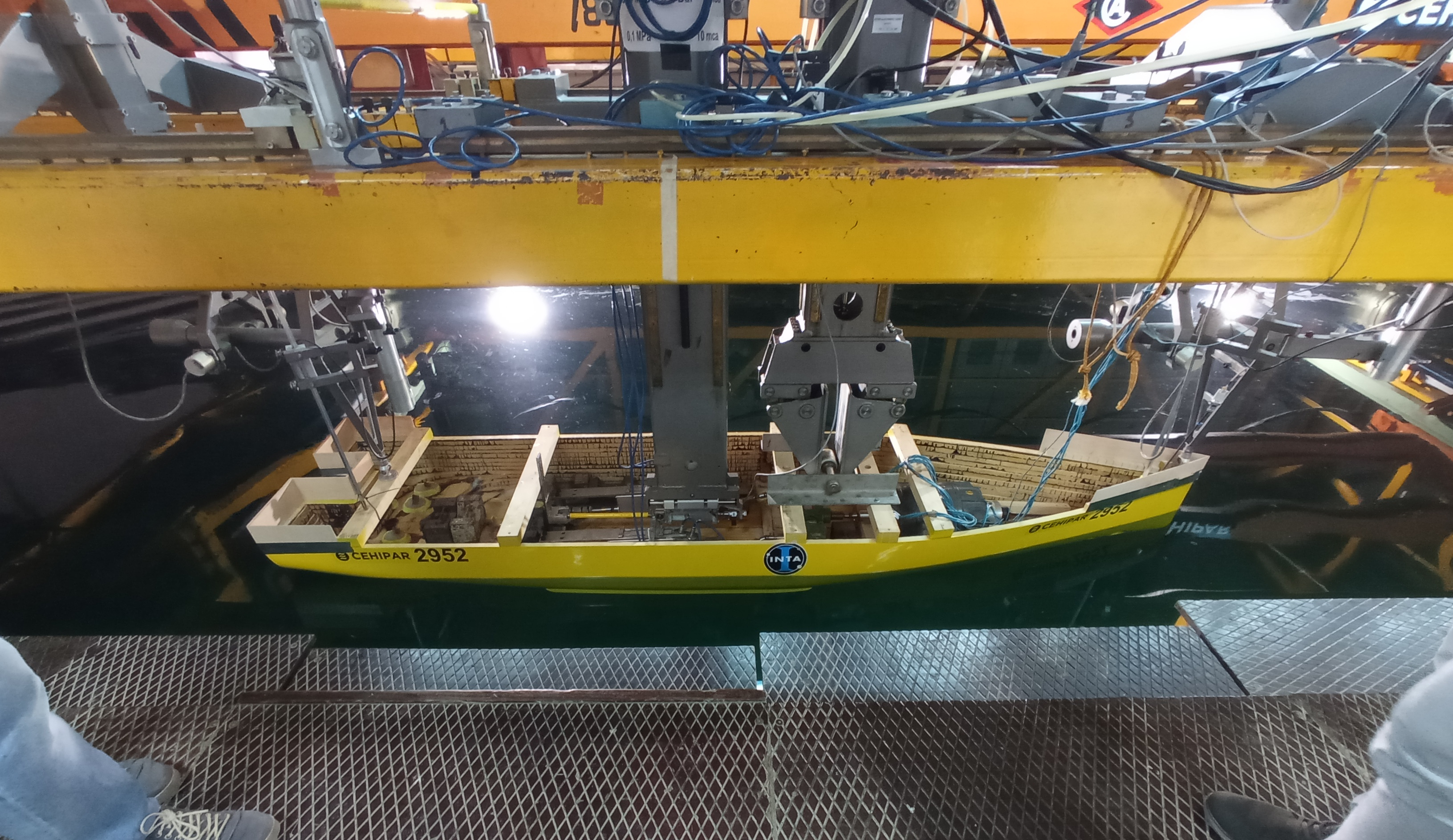

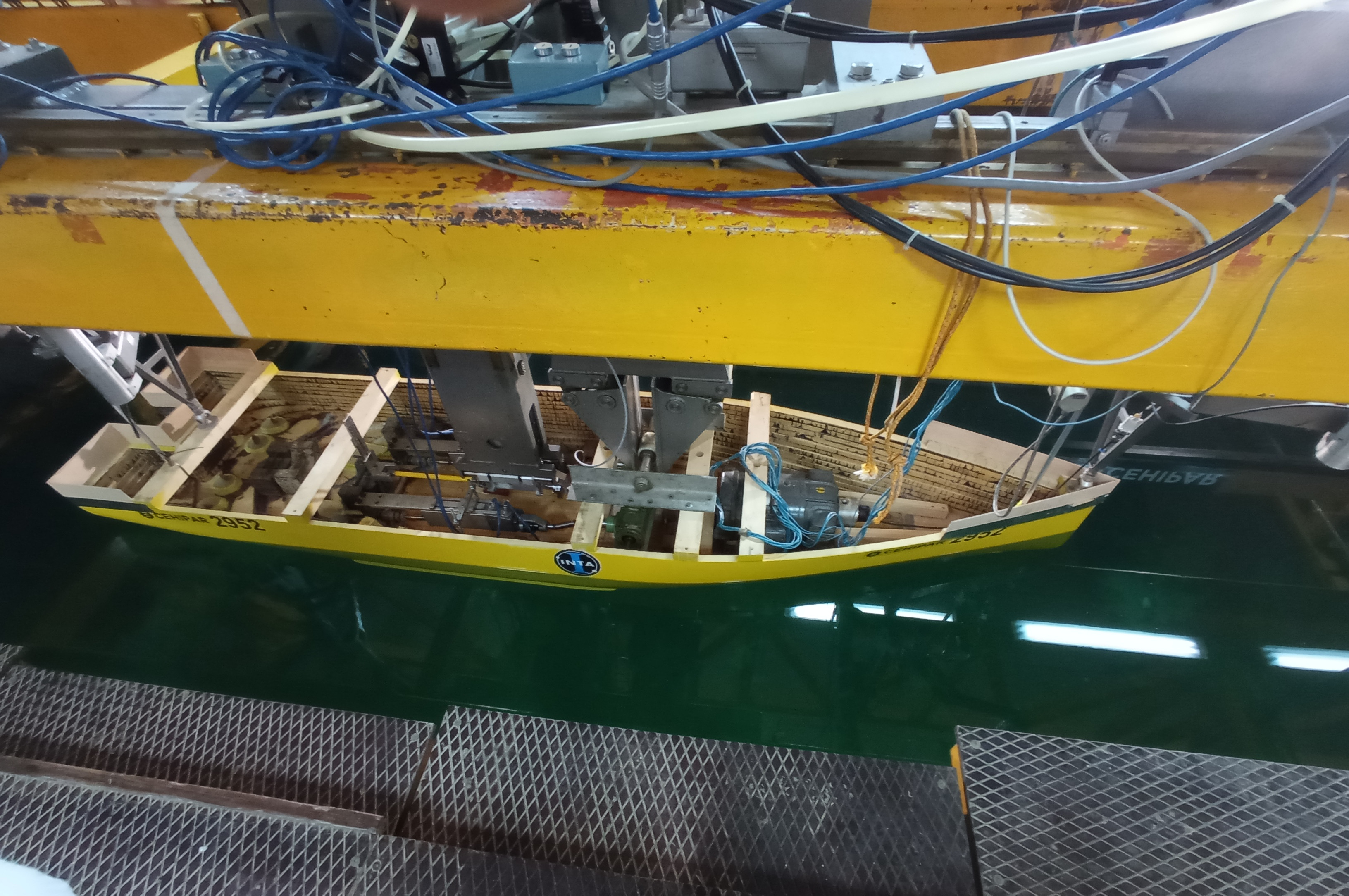

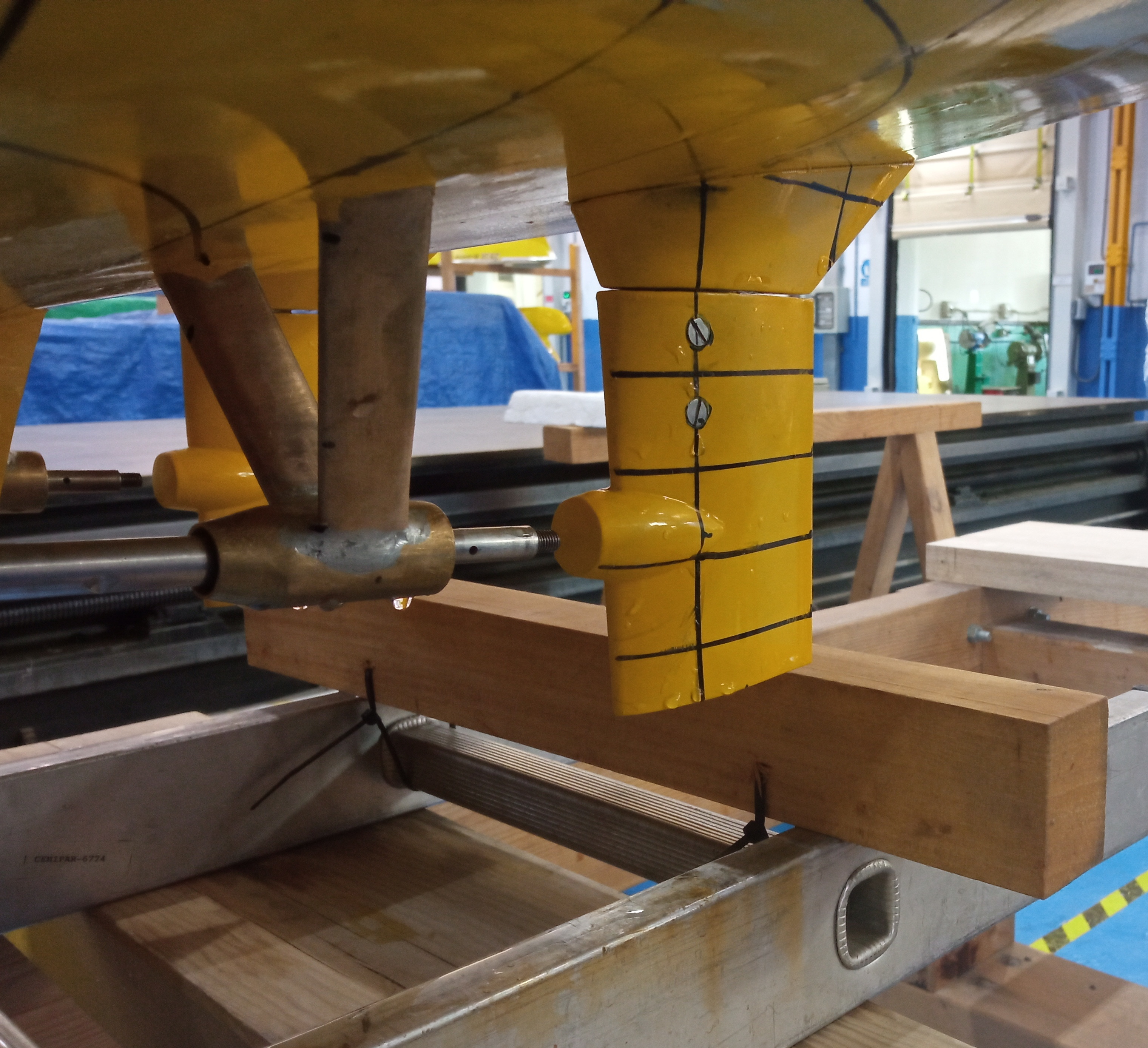

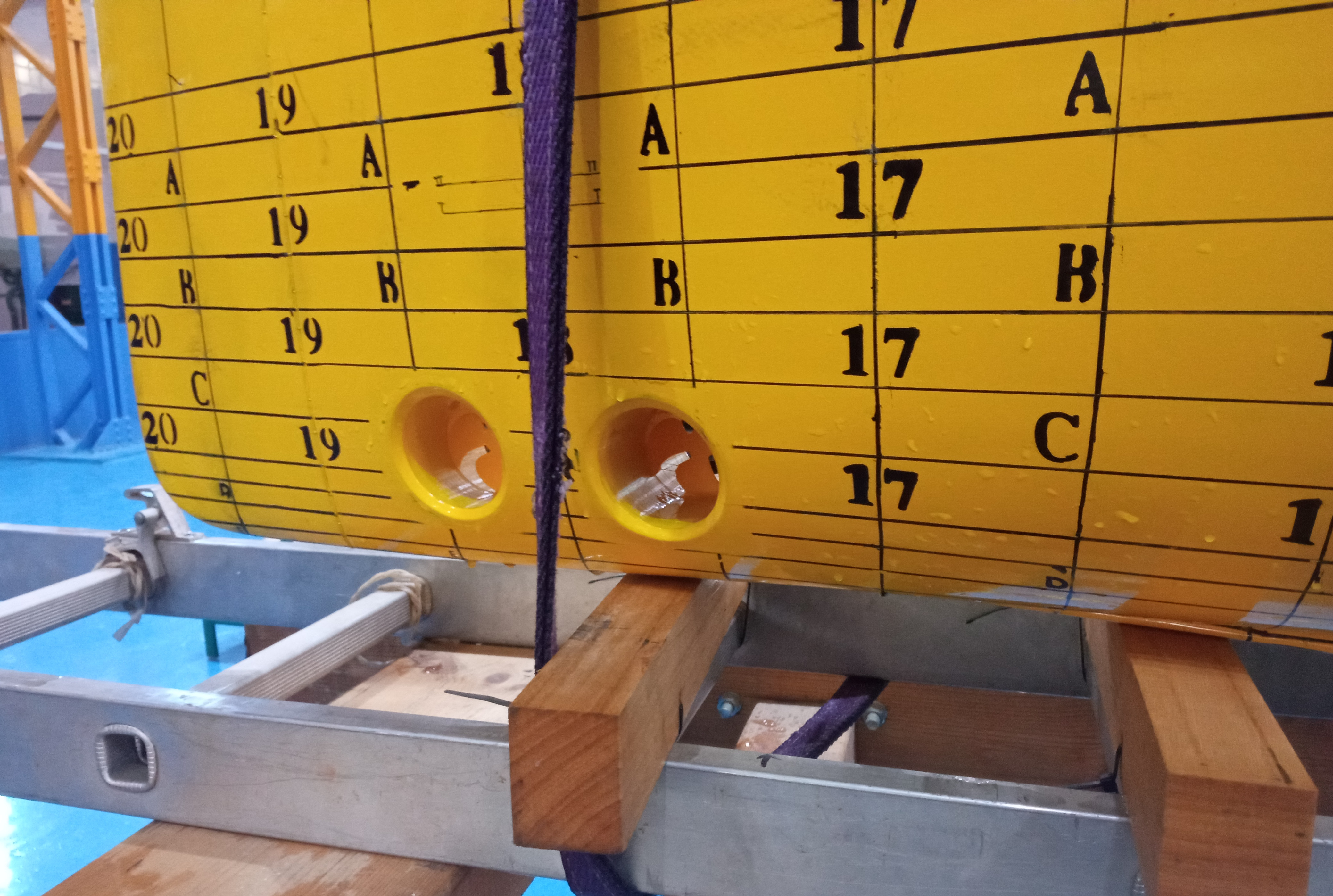

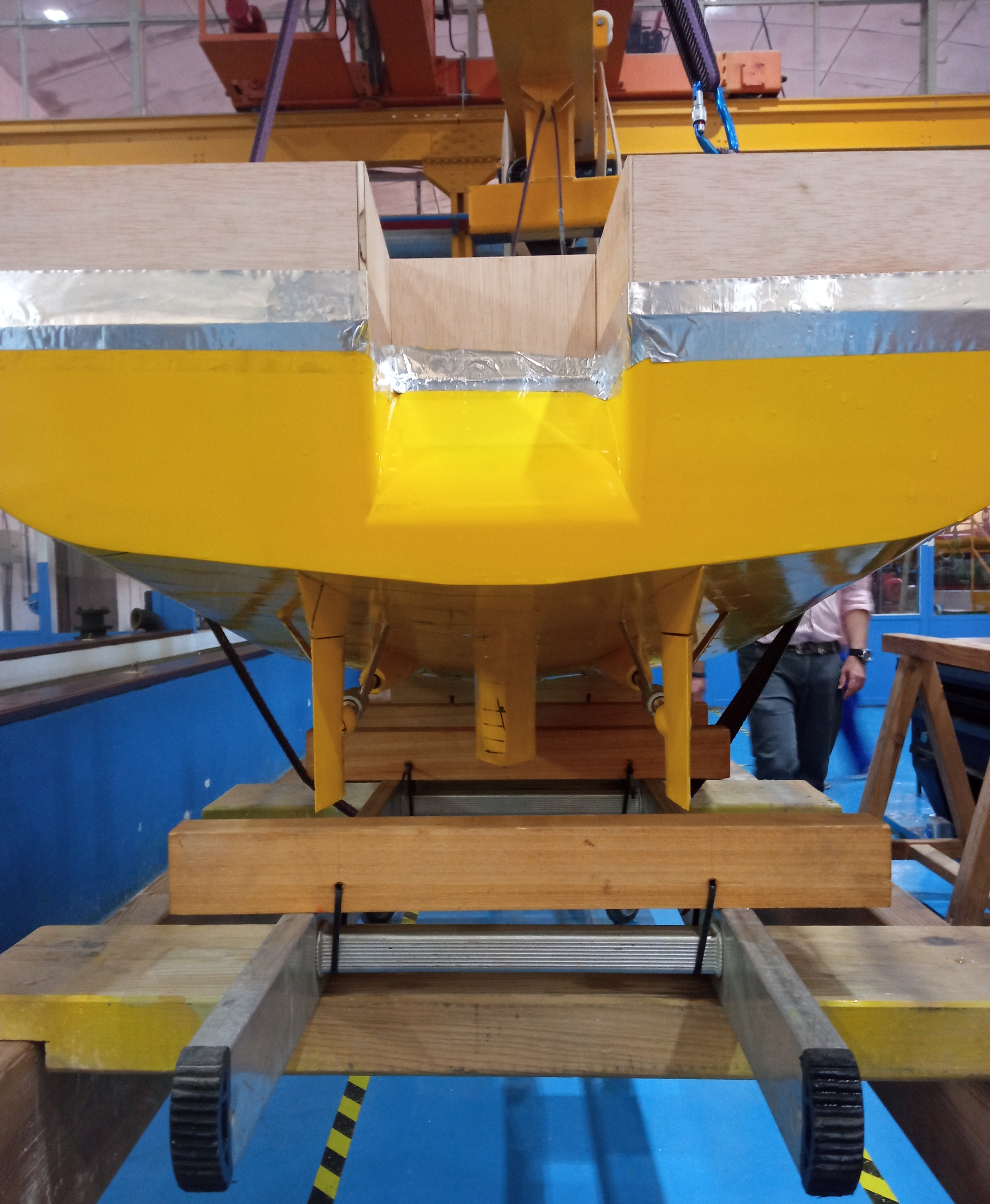

Se realizaron las segundas pruebas en el canal de experiencias hidrodinámicas de El Pardo (CEHIPAR) para simular el comportamiento de la carena o parte sumergida del casco como si navegase por aguas tranquilas. Para este ensayo se han añadido los timones y líneas de ejes, permitiendo así tener más referencias para su estudio.

Odon Pruebas Aerodinamicas 1



Odon Pruebas Aerodinamicas 2



Odon Pruebas Aerodinamicas 3



Odon Pruebas Aerodinamicas 4



Odon Pruebas Aerodinamicas 5
